气动对夹蝶阀
    发布时间: 2016-06-27 00:00

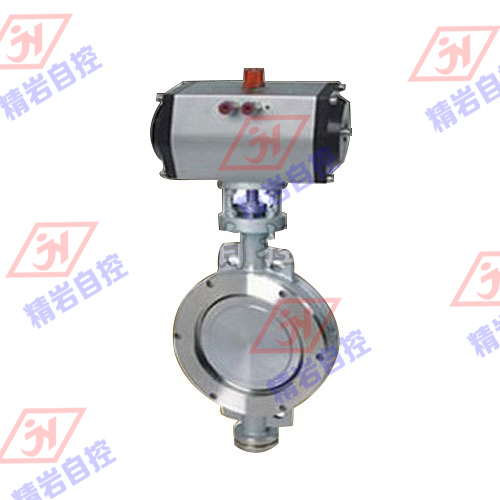

气动对夹蝶阀


产品概述
 气动开关蝶阀是由气动执行机构及直通铸造蝶阀阀体组成，蝶阀采用多层次金属硬密封结构或者四氟软密封结构，配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动开关蝶阀具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
 ■ 主要技术参数
 ● 阀体



     阀体形式

直通铸造蝶阀

公称通径

DN50～600mm

公称压力

PN1.0、1.6、2.5MPa

法兰标准

JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式

法兰式、对夹式

阀盖形式

一体式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

● 阀内件


     阀板形式

垂直板式(蝶形)

流量特性

线性

● 执行机构


     执行器型号

GT系列、SR系列、AT系列、AW系列单双作用气动执行器

供气压力

400～700KPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30～+70℃

作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
     双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。
 ■ 主要零件材料


     1

底座

HT200、WCB、CF3、CF3M、CF8、CF8M





2

下轴套

铜合金、304、316

3

阀体

HT200、WCB、CF3、CF3M、CF8、CF8M

4

密封圈

NBR丁晴橡胶、PTFE、PPL、304、316

5

压板、蝶板

HT200、WCB、CF3、CF3M、CF8、CF8M

6

固定销

25、35、45

7、8

上、下阀轴

2Cr13、304、316、316L

9

上轴套

铜合金、304、316

10

填料

聚四氟乙烯/柔性石墨

11、12

填料压盖组件

HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能参数


     公称通径DN(mm)

50-1800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

低压气密试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等

■ 主要外形及连接尺寸


     公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

108

112

114

127

140

140

152

165

178

190

216

222

229

267

L1

43

46

49

56

64

70

71

76

83

92

102

113

127

154

H

112

115

120

140

170

180

210

240

290

320

350

380

410

470

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-30

20-33

20-36

H1

根据所配执行机构而定

A、A1

根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
