气动薄膜切断阀
    发布时间: 2016-06-27 00:00

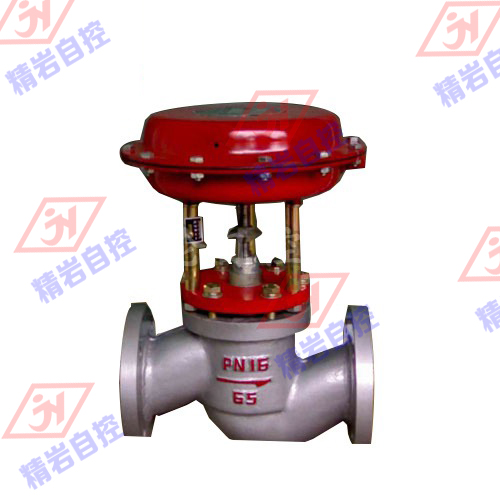

气动薄膜切断阀


产品概述：
 ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体
 通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
 切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参
 数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远
 程控制系统中。
 本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封
 和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200m。适用流体温
 度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

 产品特点：
 切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
 阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。 阀内件密封部分有严密型和软密
 封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。 平衡型阀内件，提高
 了切断阀的许用压差。 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。 活塞式
 执行机构，操作力大，使用压差大。

 零件资料：
 阀体、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
 阀芯、阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金
 套筒、阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
 填料：聚四氟乙烯、柔性石墨
 波纹膜片：丁腈橡胶夹增强涤纶织物
 弹簧：60Si2Mn
 阀杆、推杆：2Cr13、1Cr18Ni9Ti
 阀芯、阀塞(软质件)：增强聚四氟乙烯
 波纹管：1Cr18Ni9Ti
 “供应ZMBO型气动薄膜切断阀，ZMAQ气动薄膜调节阀”其他说明



         公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量
         系数 KV

单座、双座

5

7

11

20

30

48

75

120

190

300

480

760

套筒




11

20

30

48

75

120

190

300

480

760

公称压力 PN(MPa)

1.0 1.6 4.0 6.4

额定行程 (mm)

8

12

20

25

40

50

有效面积
         (c m 2 )

ZMQ 型

100

200

400

600

1000

ZSQ 型

100

125

160

250

允许泄
         漏量

硬密封 1/h

- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量

软密封

VI 级

允许压差
         (MPa)

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公称压力

信号压力
         (kPa)

ZMQ

0 或 250

ZSQ

0 或 400 ～ 600
