电动固定式球阀
    发布时间: 2016-06-25 00:00

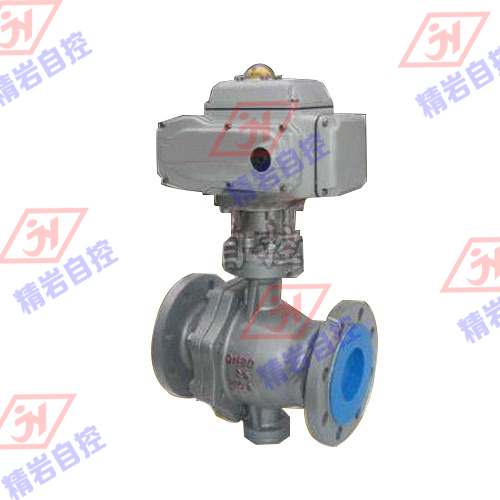

电动固定式球阀


产品概述
 浙江爱伦控制阀有限公司专业生产电动固定式球阀适用于两位切断、调节的场合。是由角行程电动执行器与固定式球阀组合而成，固定式电动球阀阀体与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。固定式电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
 ■ 产品特点
 Q947型固定式电动球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。固定式电动球阀与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
 固定式电动球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。
 全通径：阀门流量孔径与管线内径一致，以便管线清扫
 (1) 操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
 (2)密封性能可靠(见图1)：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
 (3) 防火结构(见图2)：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl 6FA和APl 607标准要求。
 (4) 自动泄压功能(见图3)：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时， 阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
 (5)排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
 (6) 见图4：本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
 (7) 广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗


■ 主要技术参数
 ● 阀体


     阀体形

两段式铸造阀体

公称通径

DN50～1000mm

公称压力

PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K

连接形式

法兰式

法兰标准

JIS、ANSI、GB、JB、HG等

阀盖形式

一体式

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件


     阀芯形式

O型固定球型阀芯

流量特性

近似快开型

● 执行机构


     执行器型号

CHR、3810R、DZW、HQ、PSQ电动执行机构

主要技术参数

电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。
 ■ 主要零件材料


     1

底座

WCB、CF8、CF8M、CF3M

2

左阀体

WCB、CF8、CF8M、CF3M

3

下阀轴

2Cr13、304、316、316L

4

右阀体

WCB、CF8、CF8M、CF3M

5

球体

2Cr13、304、316、316L

6

密封圈

PTFE、PPL、304、316、316L

7

弹簧

65Mn、不锈钢

8

销

25、35、45

9

上阀轴

2Cr13、304、316、316L

10

支架

WCB、CF8、CF8M、CF3M

11

填料压板

WCB、CF8、CF8M、CF3M

12

执行器

根据执行器厂家提供配置

■ 主要性能指标


     公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

允许压差(MPa)

≤ 公称压力

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%

■ 主要性能参数


     试验压力(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5～0.7

■ 主要外形及连接尺寸





公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

500

600

700

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

-

-

-

-

-

-

335

385

430

470

590

700

780

950

H1

配CHR

根据所配执行机构而定，配置执行器不同，连接尺寸也不同

配PSQ

A

D

165

185

200

220

250

285

340

405

460

520

580

705

840

910

D1

125

145

160

180

210

240

295

355

410

470

525

650

770

840

D2

99

118

132

156

184

211

266

319

370

435

485

608

718

788

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

12-26

12-30

12-34

12-41

12-41

注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
