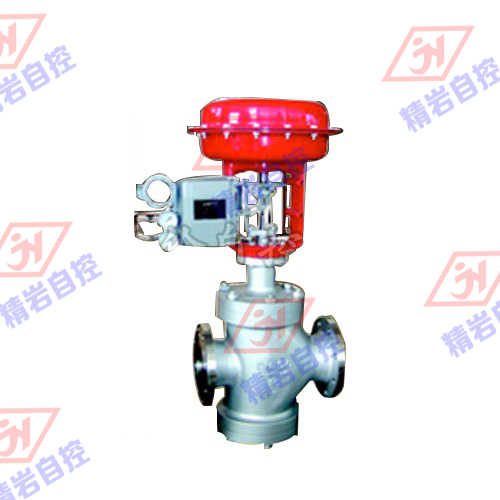

阀体形式 |
直通铸造球型阀 |
公称通径 |
DN25~200mm |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
法兰标准 |
GB/T9113、 JB/T79 |
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
阀盖形式 |
标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
阀芯形式 |
双座导向型阀芯 |
流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
弹簧范围(KPa) |
20~100(标准)、20-60、60-100、40-200、80-240 |
||||
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
供气压力 |
140~400KPa |
||||
气源接口 |
RC1/4" |
||||
环境温度 |
-30~+70℃ |
||||
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
作用形式 |
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
■ 主要零件材料及内部结构图
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
304 |
316 |
316L |
|
5 |
垫片 |
PTFE/金属石墨垫片 |
||||
6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
7 |
填料 |
PTFE/柔性石墨 |
||||
8 |
弹簧 |
65Mn |
||||
9 |
螺母 |
304 |
304 |
316 |
316L |
|
10 |
阀杆 |
304 |
304 |
316 |
316L |
■ 主要性能指标
项目 |
不带定位器 |
带定位器 |
||
基本误差% |
±5.0 |
±1.0 |
||
回差% |
≤3.0 |
≤1.0 |
||
死区% |
≤3.0 |
≤0.4 |
||
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
始点 |
±5.0 |
±1.0 |
||
气关 |
始点 |
±5.0 |
±1.0 |
|
终点 |
±2.5 |
±1.0 |
||
额定行程偏差% |
≤2.5 |
|||
泄露量L/h |
0.01%×阀额定容量 |
|||
可调范围R |
30:1 |
■ 额定流量系数Kv、额定行程、配用执行器型号
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
直线 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
等百分 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
允许压差(MPa) |
≤公称压力 |
||||||||||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-34 |
ZHA/B-56 |
■ 主要外形及连接尺寸
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
650 |
650 |
|
H3 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
L1 |
280 |
280 |
280 |
280 |
350 |
350 |
350 |
475 |
475 |
475 |
560 |
560 |
|
A |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
400 |
400 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
