气动衬氟调节阀
    发布时间: 2016-06-24 00:00

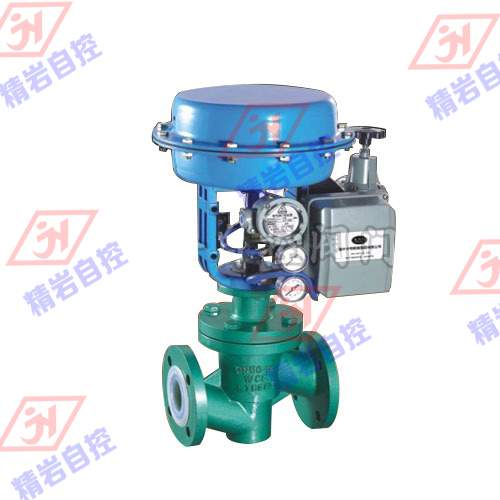

气动衬氟调节阀


■ 产品概
 气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。耐腐蚀气动调节阀其主要特点如下：
 1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
 2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
 3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
 4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
 ■ 主要技术参数
 ● 阀体



     阀体形式

直通单座铸造球型阀

公称通径

DN20～150mm

公称压力

PN1.6MPa

法兰标准

GB/T9113、 JB/T79

连接形式

法兰(FF RF RTJ)

压盖型式

螺栓压紧式

工作温度

-40～180℃

密封填料

V型聚四氟乙烯填料

● 阀内件


     阀芯形式

单座柱塞型(衬四氟)

流量特性

近似等百分比

● 执行机构及附件、作用形式


     执行器名称

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHAB-34

有效面积(cm2)

350

350

560

行程(mm)

10、16

25

40

弹簧范围

1.5～3kg/cm2（0.15～0.3MPa）

膜片材料

乙丙橡胶夹尼龙布

气源接口

RC1/4"

环境温度

-30～+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

■ 主要零件材料


     阀体、阀盖

ZG230-450衬F46

阀座、阀芯

2Cr13衬F46、304衬F46

阀盖

丁腈橡胶夹增强涤纶织物

波纹管材料

聚四氟乙烯

■ 额定流量系数Kv、额定行程


     公称通径

G3/4"

20

25

32

40

50

65

80

100

150

阀座直径

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

Kv值

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2.0

3.2

5.0

8

12

20

32

50

70

100

240

额定行程

10

16

25

40

60

■ 主要外形及连接尺寸


     公称通径

G3/4"

20

25

32

40

50

65

80

100

150



L

116

180

185

200

220

250

275

300

350

480

A

267

267

267

267

267

267

350

350

350

470

H

401

445

485

495

523

532

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
