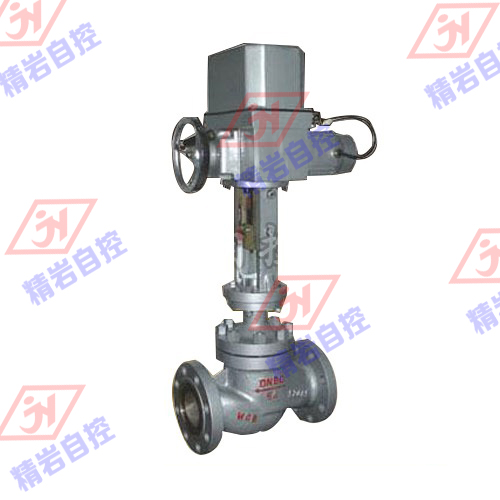

ZAZP电动单座调节阀


ZAZP电动单座调节阀,电动调节阀,不锈钢调节阀,单座调节阀,电动直通单座调节阀,电子式电动单座调节阀,电子式调节阀,蒸汽调节阀,水调节阀,锅炉调节阀,油品调节阀,防爆调节阀,法兰调节阀,智能型电动调节阀。ZAZP-16,ZAZP-25,ZAZP-40,ZAZP-64,ZAZP-10,ZAZP-16C,ZAZP-25C,ZAZP-40C,ZAZP-64C,ZAZP-10C,ZAZP-16P,ZAZP-25P,ZAZP-40P,ZAZP-64P,ZAZP-10P,ZAZP-16K,ZAZP-25K,ZAZP-40K,ZAZP-64K,ZAZP-10K,ZAZP-16B,ZAZP-25B,ZAZP-40B,ZAZP-64B,ZAZP-10B。DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300。
 一、产品概述:
 ZAZP型电动单座调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动单座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
 二、产品特点:
 阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。可调节范围大,固有可调比为50,流量特性有直线和等百分比。电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。伺服放大器采用深度动态负反馈,可提高自动调节精度。电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
 三、主要零件:
 阀体、阀盖:HT200、ZG230-450 ZG1Cr18Ni9Ti;阀芯:1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯;填料:聚四氟乙烯、柔性石墨;推杆、衬套:2Cr13;垫片:橡胶石棉板、10、1Cr18Ni9Ti,石棉缠绕垫片;波纹管:1Cr18Ni9Ti。
 四、技术参数:



     公称通径DN(mm)
     (阀座直径DN)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60 height="24"

公称压力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允许
     泄漏量

单座

硬密封:Ⅳ级软密封:Ⅵ级

套筒

硬密封:II级软密封:Ⅵ级

工作温度t ( o C)

-20~200 -40~250 -40~450 -60~450

信号范围(mA.DC)

0~10 4~20

作用方式

电关式电开式

使用环境温度( o C)

电动调节阀:-20~70 o C伺服放大器:0~50 o C

使用环境湿度

电动调节阀:≤ 95%伺服放大器:≤ 85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC

本产品性能指标贯彻GB/T4213-92。
 五、配套用电动执行机构有关技术参数:


     公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

电动执行机构型号

普通型

ZAZ-60
     DKZ-310

ZAZ-60
     DKZ-310

DKZ-410

DKZ-410
     DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ3

电动执行机构推力(N)

普通型

400
     4000

400
     4000

6400

6400
     16000

电子型

2000

4000

6000

8000

全行程
     时间
     (S)

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率(W)

普通型

28

35

电子型

6

15

25

40

表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
 六、规格重量(普通型):


     公称通径DN

20

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H 1

490

540

625

L

150

160

180

200

230

290

310

350

400

480

600

H 2

175

180

215

218

230

280

285

315

400

460

540

H 3

53

57.5

70

75

82.5

92.5

100

110

125

142.5

170

重量(Kg)

PN 16 40

50

52

54

56

58

75

87

95

132

135

155

PN64

53

56

58

65

68

84

110

129

177

180

210

外型尺寸及重量(电子型):


     公称通径DN

20

25

32

40

50

65

80

100

125

150

200

d

φ 155

φ 162

φ 170

H 4

290

325

380

L

150

160

180

200

230

290

310

350

400

480

600

H 5

175

180

215

218

230

280

285

315

400

460

540

H 6

53

58

70

75

82

92

100

110

125

142

170

重量(Kg)

PN 16 40

10

12

15

17

18

34

46

54

76

79

100

PN64

13

16

19

26

27

43

69

85

120

125

150

七、订货须知:
 1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
 2、如有特殊要求时请在订购产品时注明。
 3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
