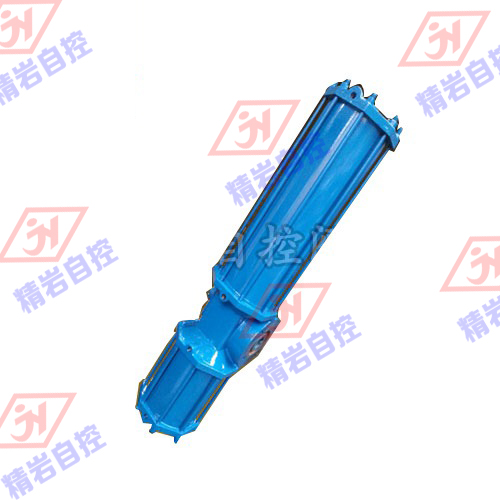

AW型气动活塞式执行器
    发布时间: 2016-06-27 00:00


产品概述
     AW气动活塞式执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体, 输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,有很好的抗磨性。气动活塞式执行器所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动活塞式执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
     ■ 主要技术参数



           基本设计

气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。

回转角度

双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。

工作环境温度

-20℃ ~ 90℃。

气源压力

0.2 ~ 0.8Mpa(最大1.0Mpa)。

标准附件

电磁阀、电气定位器、限位开关(有机械式、接近式)、气源处理三联件(有减压器、过滤器、油雾器)、手操机构。

■ 双作用式配管原理

■ 单作用式配管原理

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。
       ■ 双作用式输出扭矩


           型号规格

气源压力(Mpa)

0.3

0.4

0.5

0.6

0.7

AW13

515

620

770

930

1080

AW17

950

1270

1590

1910

2230

AW20

2150

2870

3580

4300

5020

AW25

3360

4480

5600

6720

7850

Aw28

5150

6860

8580

10300

12020

AW35

10120

13500

16870

20250

23620

AW40

13220

17630

22040

26450

30860

AW50

22460

29950

37440

44930

52420

AW60

47300

63070

78840

94610

110380

■ 单作用式输出扭矩


           型号规格

弹簧扭矩

气源压力(Mpa)

0.4

0.5

0.6

最小

最大

最小

最大

最小

最大

最小

最大

AW13S

230

430

185

340

340

545

490

700

AW17S

330

670

600

930

920

1290

1230

1573

AW20S

1190

1980

880

1670

1600

2390

2320

3110

AW25S

1600

2510

1970

2880

3090

4000

4210

5120

AW28S

2900

5610

1250

3960

2970

5685

4680

7400

AW35S

5520

10740

2760

7970

6130

11340

9510

14720

AW40S

8770

16140

1480

8860

5900

13260

10300

17670

AW50S

13110

27490

6370

20750

14840

29220

23310

37700
