DZW型电动阀门装置
    发布时间: 2016-06-27 00:00


■ 产品概述

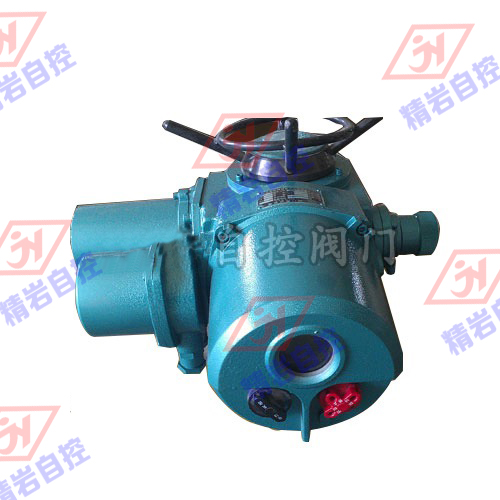

 DZW型电动阀门装置
 多回转电动阀门装置,通称为Z型。适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
 Q型阀门电动装置
 部分回转型阀门电动装置适用天蝶阀、球阀、旋塞阀和风门档板等做90°回转的阀门。Q型为一体式,DQW为叠加式(DZW电装加二级减速器)。用以控制阀门的开启、关闭和调节,可远距离控制,也可现场操作。广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。
 ■ 结构特点
 1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
 2.工作环境:
 3.环境温度:-20—+60℃(特殊订货-60—+80℃)
 4.相对温度:≤90%(25℃时)
 5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
 6 防护等级:户外型和防爆型为IP55(可订制IP67)。
 7. 工作制:为短时10分钟(可订制30分钟)。
 ■ 主要技术参数



     电源电压

380V,50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。

环境温度

-20~+60℃ (特殊订货-60—+80℃)

相对温度

≤90%(25℃时)

防护等级

户外型和防爆型为IP55 (可订制IP67)

工作制

为短时10分钟 (可订制30分钟)

■ Q型电动阀门装置 主要性能参数


     型号规格

额定转矩 N.m

输出转速 r/min

电机功率 kw

电机堵转 电流 A

运行90° 时间 S

参考重量 kg

Q5-1

50

1

0.04

1.82

15.0

22

Q5-2

2

0.06

2.45

7.5

Q10-1

100

1

0.06

15.0

Q10-2

2

0.09

3.36

7.5

Q15-1

150

1

0.09

15.0

Q15-2

2

0.12

3.99

7.5

Q20-1

200

1

0.09

3.36

15.0

Q20-2

2

0.12

3.99

7.5

Q30-1

300

1

0.12

15.0

Q30-2

2

0.18

5.81

7.5

Q40-1

400

1

0.18

5.81

15.0

40

Q40-2

2

0.25

7.21

7.5

Q60-1

600

1

0.18

5.81

15.0

Q60-2

2

0.25

7.21

7.5

Q90-1

900

1

0.25

7.21

15.0

68

Q90-2

2

0.37

9.66

7.5

Q120-1

1200

1

0.37

15.0

Q120-2

2

0.55

15.40

7.5

Q200-1

2000

1

0.55

15.0

Q200-2

2

1.10

28.00

7.5

Q250-1

2500

1

0.55

15.40

15.0

Q250-2

2

1.10

28.00

7.5

Q400-0.5

4000

0.5

0.55

15.40

30

110

Q500-0.5

5000

0.75

18.34

■ Q型阀门电动装置 主要性能参数


     型号

公称转矩 (N.m)

最大控制

转矩(N.m)

最小控制

转矩(N.m)

输出轴转

圈数(圈)

允许通过阀杆

直径(mm)

手动速比

输出转速

(r/min)

电机功率

(kw)

重量

(kg)

DZW5

50

75

≤25

150

28

1∶1

18

0.12

28

DZW10

100

150

≤50

160

24、36

0.25 0.37

61

DZW15

150

225

≤75

0.37 0.55

63

DZW20

200

300

≤100

40

0.55 0.75

63

28

DZW30

300

450

≤150

40

24

0.75

65

28

DZW45

450

675

≤225

110

48

24

1.1

110

36

1.5

DZW60

600

900

≤300

24

1.5

112

36

2.2

DZW90

900

1350

≤450

60

24

2.2

139

48

36

3.0

DZW120

1200

1800

≤600

60

24

3.0

142

48

DZW180

1800

2160

≤900

140

70

25∶1

24

4.0

261

36

5.5

DZW250

2500

3000

≤1250

24

5.5

264

DZW350

3500

4200

≤1750

75

13∶1

18

7.5

430

DZW500

5000

6000

≤2500

10

440

DZW800

8000

9600

≤4000

120

80

90∶1

12

13

800

DZW1000

10000

12000

≤5000

100

15
