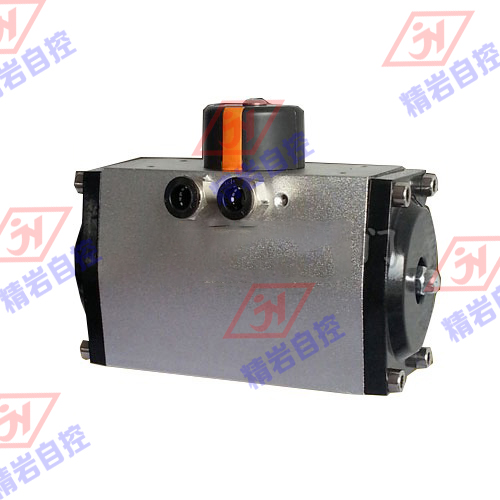

GT型气动活塞式执行器
    发布时间: 2016-06-27 00:00


■ 产品概述
 GT型气动活塞式执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动,以角行程输出扭距的气动执行器,产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动活塞式执行器产品。执行器分为双作用和单作用(弹簧复位)。气动活塞式执行器适用于角行程控制阀(球阀、蝶阀类)的开关和调节。也可用于其它需要回转的场合。
 ■ 主要技术参数



     基本设计

气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)

制造特点

超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。

采用标准

执行器与阀门连接:四个或八个螺栓孔符合标准 DIN/ISO 5211,轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。 执行器与控制阀连接:GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845,GTD/GTE040+90 通过转接板连接。 执行器与信号盒连接:符合 VDI/VDE 3845。

零件材料

壳体:铝合金表面阳极化处理。端盖:铝合金表面喷塑处理。活塞/齿条:铝合金。密封O型圈:丁睛橡胶=NBR70。轴承垫圈/导环:塑料。

环境温度

-20 ~ 90O ℃

回转角度

双作用式=90度,单作用式=90度,标准执行器旋转轴角度从两端可调节 -5 ~ +5 度。

输出扭矩

3 ~ 10000Nm

空气压力

2 ~ 8bar,最大 10bar。

标准附件

电磁阀、电气定位器、限位开关(有机械式、接近式)、气源处理三联件(有减压器、过滤器、油雾器)、手操机构。

■ 工作原理
 ● 双作用式





压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
 ● 单作用式 (弹簧复位)





压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。
 ■ 解剖图及零配件



序号

名称

数量

序号

名称

数量

1

缸体

1

13

端盖用密封圈

2

2

活塞

2

14

活塞减磨环

2

3

旋转轴

1

15

O形密封圈

2

4

端盖

2

16

活塞轴瓦

2

5

端盖(GTE)

2

17

六角螺母

2

6

轴用弹性挡圈

1

18

平垫圈

2

7

轴用上垫圈

1

19

O形密封圈

2

8

O形密封圈

1

20

调节螺栓

2

9

轴用上减磨环

1

21

内六角螺钉

4

10

轴用中垫圈

1

22

弹簧 /弹簧座

8-12

11

轴用下减磨环

1

23





12

O形密封圈

1

24
