Q型防爆电动执行器
    发布时间: 2016-06-27 00:00

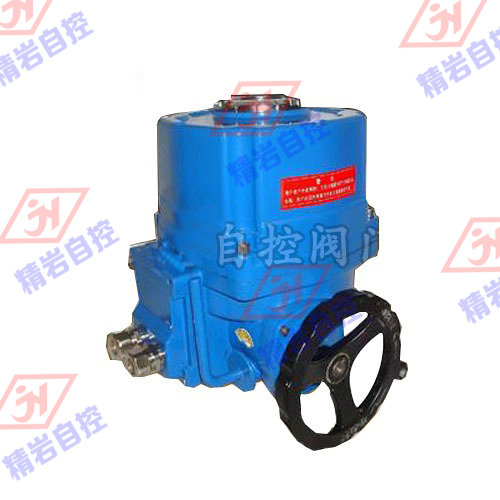

Q型防爆电动执行器


■ 产品概述
 Q”系列电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000 N•M。(该产品已获得CE与防爆认证证书，产品质量具有保障)。
 ■ 性能特点
 2.1壳体
 壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
 2.2电机
 全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
 2.3手动结构
 手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
 2.4指示器
 指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
 2.5干燥器
 用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
 2.6限位开关
 机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
 2.7扭矩开关
 可提供过载保护（CHQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
 2.8自锁
 精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
 2.9防脱螺栓
 拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
 2.10安装
 底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
 2.11线路
 控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
 2.12智能模块
 采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
 2.13阀位数字显示
 执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
 2.14相序自动调整
 智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
 ■ 规格参数



     型号

最大输出扭矩

动作时间

最大
   轴径

电机
   F级

额定电流（A）60/50HZ

重量

单相

三相

N·M

S

mm

W

110V

220V

380V

440V

Kg

CHQ-005

50

18/22

φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

7.5

CHQ-008

80

18/22

φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

7.5

CHQ-010

100

18/22

φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

7.5

CHQ-015

150

21/25

φ22

40

1.65/1.67

0.88/0.84

0.31/0.31

0.30/0.31

17.3

CHQ-020

200

21/25

φ22

40

1.67/1.67

0.89/0.85

0.31/0.31

0.30/0.31

17.3

CHQ-030

300

26/31

φ35

60

1.85/1.86

0.92/0.92

0.35/0.35

0.34/0.34

22

CHQ-050

500

26/31

φ35

90

3.60/3.62

1.55/1.58

0.59/0.59

0.58/0.58

23

CHQ-060

600

26/31

φ35

120

3.65/3.62

1.60/2.20

0.60/0.59

0.59/0.58

23

CHQ-080

800

31/37

φ45

120

4.10/4.10

2.15/2.20

0.85/0.85

0.790.79

29

CHQ-120

1200

31/37

φ45

180

4.20/4.10

2.35/2.30

0.87/0.87

0.81/0.81

29

CHQ-200

2000

93/112

φ65

180

4.10/4.10

2.15/2.20

0.85/0.85

0.79/0.79

75

CHQ-300

3000

93/112

φ65

180

4.20/4.10

2.35/2.30

0.87/0.87

0.81/0.81
