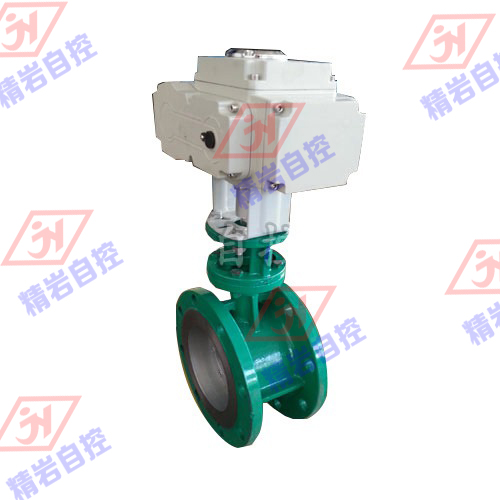

电动硬密封蝶阀


■ 产品概述
爱伦牌电动法兰蝶阀由回转式电动执行机构及法兰蝶阀阀体组成。电动法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。电动法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。电动法兰蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
 ■ 主要技术参数
 ● 阀体



     阀体形式

直通铸造阀

公称通径

DN50~1000mm

公称压力

PN1.0、1.6、2.5MPa

法兰标准

JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式

法兰式、对夹式

阀盖形式

一体式

压盖型式

压板压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

● 阀内件


     阀板形式

蝶形

流量特性

近似等百分比

● 执行机构


     执行器型号

DZW、HQ、CHR、381R

主要技术参数

电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

注:如需详细执行器参数,请进入电动执行器页面进行查阅。
 ■ 主要零件材料


     1

底座

HT200、WCB、CF3、CF3M、CF8、CF8M

2

下轴套

铜合金、304、316

3

阀体

HT200、WCB、CF3、CF3M、CF8、CF8M

4

密封圈

NBR丁晴橡胶、PTFE、PPL、304、316

5

压板、蝶板

HT200、WCB、CF3、CF3M、CF8、CF8M

6

固定销

25、35、45

7

上阀轴

2Cr13、304、316、316L

8

下阀轴

2Cr13、304、316、316L

9

上轴套

铜合金、304、316

10

填料

聚四氟乙烯/柔性石墨

11

填料压套

HT200、WCB、CF3、CF3M、CF8、CF8M

12

填料压板

HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指标

■ 主要外形及连接尺寸


     公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

108

112

114

127

140

140

152

165

178

190

216

222

229

267

292

318

330

410

H

112

115

120

140

170

180

210

240

290

320

350

380

410

470

550

640

710

770

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-30

20-33

20-36

24-36

24-39

28-39

28-42

H1

根据所配执行机构而定

A

根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

910

1025

1125

1255

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

840

950

1050

1170

注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
