电动V型调节球阀
    发布时间: 2016-06-25 00:00

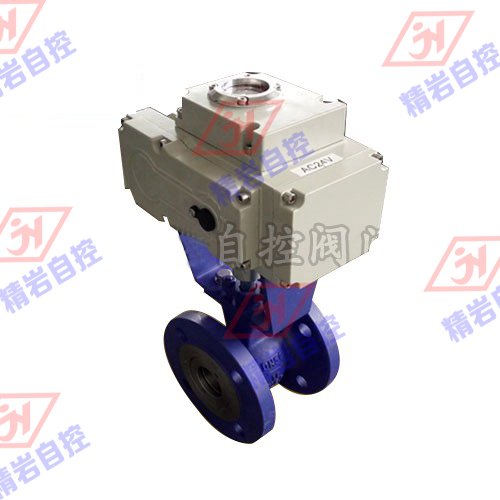

电动V型调节球阀


产品概述
 爱伦控制专业生产及销售的电动V型调节球阀，由电子式电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此电动V型球阀适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。电动V型球阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动V型调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
 ■ 主要特点
 1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
 2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
 3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
 4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
 ■ 主要技术参数
 ● 阀体



     阀体形式

直通铸造球型阀

公称通径

DN25～400mm

公称压力

PN1.6、2.5、4.0、6.4 MPa

法兰标准

GB、JB、HG、ANSI、JIS等

连接形式

对夹式、法兰式

阀盖形式

整体式 (适用温度-45～+400℃)

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件


     阀芯形式

带V型切口的球型阀芯

流量特性

近似等百分比

● 执行机构


     执行器型号

CHR、3810R、DZW、HQ、PSQ

主要技术参数

电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC

防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

注：如需详细执行器参数，请进入电动执行器页面进行查阅。
 ■ 主要性能指标


     公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

32

46

78

90

160

250

360

610

1120

1850

2950

3700

允许压差(MPa)

≤ 公称压力

动作范围

0～90°

泄露量Q

软密封VI级、硬密封IV级、符合ANSI B16.104标准

基本误差

±1%

回差

±1%

死区

≤0.8%

可调范围

200：1

■ 主要零件材料


     1、2

底座、阀体

WCB、CF8、CF8M、CF3M



3

下轴套

铜/不锈钢

4

压圈

2Cr13、304、316、316L

5

阀座

PTFE、PPL、不锈钢

6

V型球体

WCB、CF8、CF8M、CF3M (硬化处理)

7

上阀轴

铜/不锈钢

8

阀杆

2Cr13、304、316、316L

9

填料

V型聚四氟乙烯填料、石墨填料

10

填料压套

2Cr13、304、316、316L

11

压板

WCB、CF8、CF8M、CF3M

■ 主要外形及连接尺寸





公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

根据所配执行机构而定

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

b

16

18

18

20

20

20

22

22

24

24

26

28

A

根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
