氮封阀
    发布时间: 2016-06-25 00:00

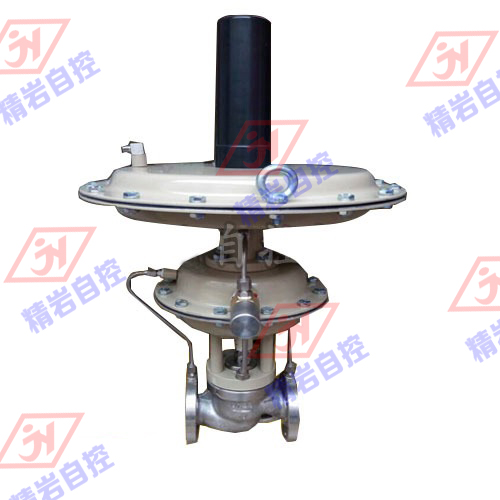

氮封阀


■ 产品概述
 氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
 储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
 ● 产品特点：
 无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
 氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
 压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
 采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
 供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
 为确保储罐的安全，需在罐顶设置呼吸阀。
 呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
 ■ 主要技术参数
 ● 阀体



     阀体形式

直通铸造球型阀

公称通径

DN20～150mm

公称压力

PN1.0、1.6MPa

法兰标准

ANSI、JIS、DIN、GB、JB (特殊可按用户提供)

连接形式

法兰(FF RF RTJ)

阀盖形式

标准型(一体式)

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件


     阀芯形式

单座型阀芯

流量特性

线性

■ 主要零件材料及结构图


     1

阀体

WCB

CF8

CF8M

CF3M



2

阀座

304

304

316

316L

3

垫芯

304

304

316

316L

4

导向套

Q235

304

316

316L

5

支架

WCB

CF8

CF8M

CF3M

6

执行机构1

膜盖：Q235、膜片：EPDM或FKM夹纤维

7

连接支架

Q235/304

8

减压阀

工程塑料

9

执行机构2

膜盖：Q235、膜片：EPDM或FKM夹纤维

10

上阀杆

304

304

316

316L

11

防护盖

Q235/304

12

弹簧

65Mn/60Si2Mn

13

调节螺母

35

304

316

316L

■ 主要性能参数及性能指标


     公称通径(mm)

20

25

40

50

80

100

150

阀座直径(mm)

6

15

20

25

32

40

50

65

80

100

125

150

额定流量系数Kv

3.2

5

8

10

20

32

50

80

100

160

250

400

压力调节范围

0.5～70 20～120 60～400 300～700 500～1000 KPa

公称压力PN

1.0、1.6 MPa

被调介质温度

80、200 ℃

流量特性

快开型

调节精度

≤5%

允许压降(MPa)

1.6

1.6

1.1

0.6

0.4

薄膜有效面积(C㎡)

200

280

400

允许泄漏量

符合ANSIB16.104—1976 IV级

■ 主要外形及连接尺寸



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

L

150

160

180

200

230

290

310

350

400

480

H

老型

105

117

120

139

144

188

208

220

268

278

精小型

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

H1

330

330

350

350

360

430

440

450

520

650

A

310

400
