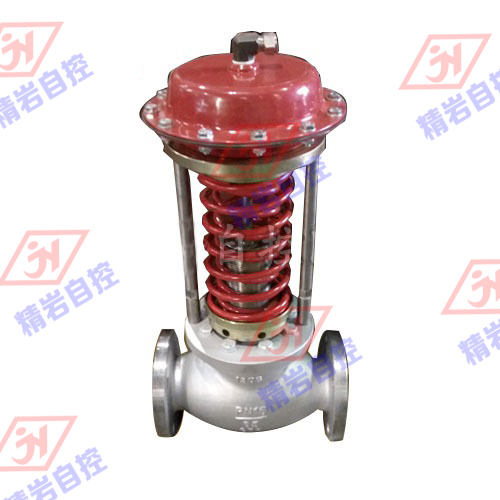

自力式压力调节阀(带冷凝器)
    发布时间: 2016-06-25 00:00
自力式压力调节阀(带冷凝器)


产品概述
 ZZY型自力式压力调节阀(自力式压力控制阀)无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
 自力式压力控制阀有单座（ZZYP）、套筒（ZZYM）二种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN15～250；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求合。
 ■ 产品特点
 自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。压力分段范围细且互相交叉，调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。橡胶膜片式检测，执行机构测精度高、动作灵敏。采用压力平衡机构，使调节阀反应灵敏、控制精确。
 ■ 主要技术参数
 ● 阀体



     阀体形式

精小型直通铸造球型阀

公称通径

DN15～250mm

公称压力

PN1.6、2.5、4.0、6.4MPa

法兰标准

ANSI、JIS、DIN、GB、JB (特殊可按用户提供)

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17～+450℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件


     阀芯形式

单座、套筒型阀芯

流量特性

线性

● 执行机构


     有效面积(cm )

32※

80

250

630

压力设定范围(MPa)

0.8～1.6

0.1～0.6

0.015～0.15

0.005～0.035

0.3～1.2

0.05～0.3

0.01～0.07

保证压力阀正常工作的
     最小压差△Pmin(MPa)

≥0.05

≥0.04

≥0.01

≥0.005

允许上下膜室之间最大压差
     (MPa)

2.0

1.25

0.4

0.15

材料

膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维

控制管线、接头

铜管或钢管10×1； 卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。
 ■ 主要内部结构图





单座式阀芯 (ZZYP型)

套筒式阀芯 (ZZYM型)

■ 主要零件材料


     1

阀体

WCB

CF8

CF8M

CF3M

2

阀座、套筒

304

304

316

316L

3

阀芯

304

304

316

316L

4

垫片

聚四氟乙烯(PTFE)

5

导向套

304

304

316

316L

6

支座

304

304

316

316L

7

阀盖

304

304

316

316L

8

底盘

304

304

316

316L

9

弹簧

65Mn

304

316

316L

10

填料

聚四氟乙烯(PTFE)/柔性石墨

11

螺母

304

304

316

316L

12

执行器

25#(特殊要求可订做)

■ 主要性能指标


     设定值偏差

±8%

允许泄露量
     (在规定实验条件下)

硬密封

4×0.01%阀额定容量

软密封

DN15～50

DN65～125

DN150～250

10气泡/min

20气泡/min

40气泡/min

■ 允许工作温度


     公称通径

15～125mm

150～250mm

密封型式

硬密封

≤150℃

≤140℃

冷却罐≤200℃

冷却罐和加长件≤200℃

冷却罐和散热片≤350℃ ※

冷却罐和加长件≤300℃ ※

软密封

≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
 ■ 额定流量系数、噪音衡量系数、允许压差


     公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KvS

7

11

20

30

48

75

120

190

300

480

760

1100

1750

噪音衡量系数Z值

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

允许压差
     (Mpa)

PN16

1.6

1.5

1.2

1,0

PN40

2.0

■ 主要外形及连接尺寸



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸(B)

383

512

603

862

1023

1380

1800

2000

2200

法兰端间距(L)

150

160

180

200

230

290

310

350

400

480

600

730

850

压
     力
     调
     节
     范
     围
     (KPa)

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

200-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

980

950

1000

1100

1200

A

85

96

大约重量(Kg)

26

37

42

72

90

114

130

144

180

200

250

导压管接口螺纹

M16X1.5

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
