HCB平衡笼式调节阀
    发布时间: 2016-06-22 00:00

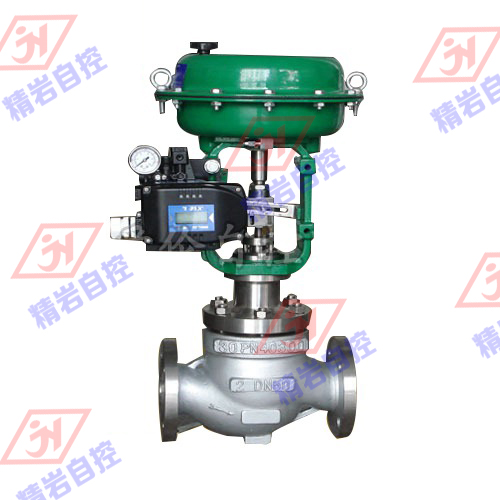

HCB平衡笼式调节阀


产品概述
 HCB平衡笼式调节阀是CV3000系列产品之一。HCB平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高， 符合IEC534-2-1976标准。HCB平衡笼式调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
主要技术参数
阀体




       阀体型式

直通单座铸造球型阀

公称通径

32、40、50、65、80、100、125、150、200、250、300、350mm

公称压力

ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa

连接型式

密封面型式

FF、RF、RJ、LG、MFM

法兰标准

JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

焊接标准

嵌接焊SW(40~50mm) 对接焊BW(65~350mm)

材料

铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等

上阀盖

常温型

-17～+230℃

伸长I型

-45～-17℃、 +230～+566℃

伸长Ⅱ型

-100～-45℃

伸长ⅢI型

-196～-100℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

 阀内件


       阀芯形式

压力平衡式阀芯

流量特性

等百分比特性、线性特性

材料

不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

 执行机构


       执行器型式

HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围

20~100、80~240KPa

供气压力

140~400KPa(HA型)、400~500KPa(VA6型、VP型)

气源接口

RC1/4"(HA、VA型)、RC3/8"(VP型)

环境温度

-30~+70℃

作用形式

气-关式或气-开式

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标


       泄漏量

金属阀座

小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级

回差

带定位器

小于全行程的1%

不带定位器

小于全行程的3%

基本误差

带定位器

小于全行程的1%

不带定位器

小于全行程的5%


注：采用标准的V型聚四氟乙烯填料

可调范围

50：1

 Cv值和行程
 高容量阀芯(%C、LC、%T、LT)


       公称通径

32

40

50

65

80

100

125

150

200

250

300

350

阀座直径

32

40

50

65

80

100

125

150

200

250



Cv值

等百分比特性

20

30

50

85

125

200

320

420

700

820



线性特性













额定行程

25

38

50

75

100



高精度流量特性阀芯(%CF、LCF、%TF、LTF)


       公称通径

32

40

50

65

80

100

125

150

200

阀座直径

25

32

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

80

100

125

100

125

150

125

150

200

额定Cv值

11

17

11

17

24

17

24

44

24

44

68

44

68

99

68

99

175

99

175

275

175

275

360

275

360

650

流量特性

△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△


△

△

额定行程

25

38

50

75

注：1、符号表示阀的规格范围。
 2、符号表示流量特性符合IEC534-2-1976标准。
  主要外形及连接尺寸


       公称通径DN(mm)

32、40、50、65、80、100、125、150、200、250、300、350mm

结构长度

由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为
     您提供完整的图纸及技术资料。
