阀体型式 |

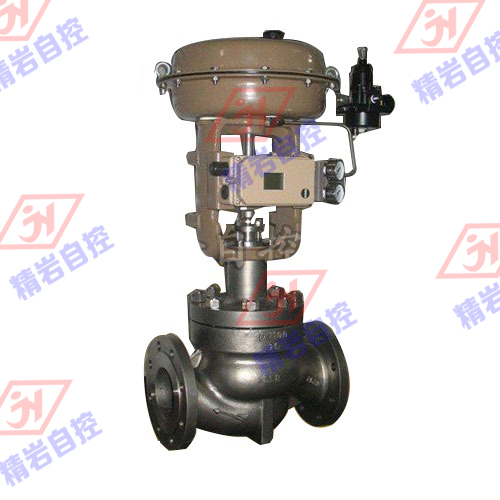

直通笼式单座铸造球型阀 |
|
公称通径 |
32、40、50、65、80、100、125、150、200、250、300、350mm |
|
公称压力 |
ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa |
|
连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
焊接标准 |
嵌接焊SW(32~50mm);对接焊BW(65~350mm) |
|
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
|
上阀盖 |
常温型 |
-5~+230℃ |
伸长I型 |
+230~+566℃ |
|
伸长II型 |
-100~-45℃ |
|
伸长III型 |
-196~-100℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
阀芯形式 |
带组合密封圈或活塞环的压力平衡式阀芯 |
|
流量特性 |
金属阀座 |
等百分比特性(%)和线性特性(L) |
软阀座 |
||
材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 |
80~240KPa |
供气压力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
气源接口 |
RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
环境温度 |
-30~+70℃ |
作用形式 |
气-关式或气-开式 |
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
■ 主要性能指标
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级 |
软阀座 |
小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级 |
|
回差 |
带定位器 |
小于全行程的1% |
不带定位器 |
小于全行程的3% |
|
基本误差 |
带定位器 |
小于全行程的±1% |
不带定位器 |
小于全行程的±5% |
|
— |
注:采用标准的V型聚四氟乙烯填料 |
|
可调范围 |
50:1 |
■ Cv值和行程
● 高容量阀芯(%C、LC、%T、LT)
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
250 |
|
阀座直径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
250 |
|
额定Cv值 |
等百分比特性 |
24 |
36 |
60 |
100 |
140 |
220 |
320 |
420 |
820 |
1000 |
1440 |
1900 |
线性特性 |
26 |
40 |
75 |
110 |
150 |
240 |
365 |
435 |
850 |
1035 |
1490 |
2000 |
|
额定行程 |
25 |
38 |
50 |
75 |
100 |
150 |
● 高精度流量特性阀芯(%CF、LCF、%TF、LTF)
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||||||||
阀座直径 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
80 |
100 |
125 |
100 |
125 |
150 |
125 |
150 |
200 |
额定Cv值 |
11 |
17 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
99 |
175 |
275 |
175 |
275 |
360 |
275 |
360 |
650 |
额定行程 |
25 |
38 |
50 |
75 |
■ 主要外形及连接尺寸
公称通径DN(mm) |
32、40、50、65、80、100、125、150、200、250、300、350mm |
结构长度 |
由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为 |
